نقش ورق سیاه در صنعت آسانسور و استانداردهای مرتبط

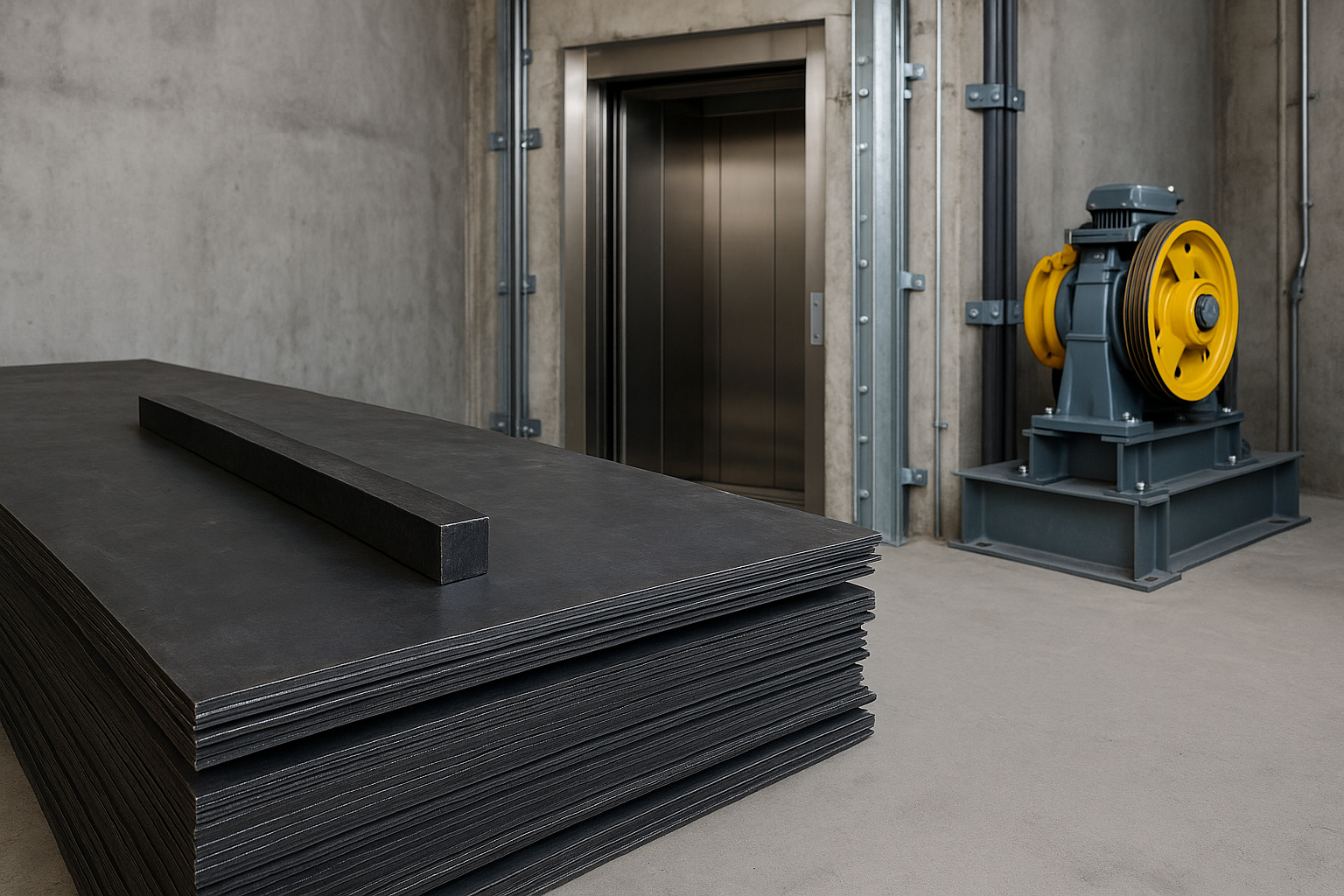

ورق سیاه یا ورق نورد گرم، یکی از پرکاربردترین انواع ورق فولادی در صنایع مختلف است. در صنعت آسانسور نیز به دلیل ویژگی‌هایی مانند استحکام مکانیکی، قیمت مناسب و قابلیت شکل‌دهی و جوش‌پذیری، در بخش‌های سازه‌ای و پنهان نقش مهمی ایفا می‌کند. اما استفاده از این نوع ورق تنها زمانی مجاز و مناسب است که مطابق با استانداردهای ایمنی و کیفیت آسانسور باشد. در ادامه به بررسی کامل‌تر این موضوع می‌پردازیم.
۱. چرا ورق سیاه در آسانسور استفاده می‌شود؟
ورق سیاه به‌طور مستقیم در بخش‌های نمایان آسانسور کمتر دیده می‌شود، اما در اجزای زیرساختی آن بسیار حیاتی است.
- استحکام بالا در برابر بارهای سنگین: در ساخت شاسی کابین آسانسور، قاب اصلی و بخش‌هایی که باید وزن مسافر یا بار را تحمل کنند، ورق سیاه گزینه‌ای ایده‌آل است.
- قابلیت ماشین‌کاری و جوش‌پذیری مناسب: این ورق به‌راحتی برش، خم و جوش داده می‌شود و امکان ساخت سازه‌های متنوع آسانسور را فراهم می‌کند.
- قیمت اقتصادی: نسبت به ورق‌های گالوانیزه یا استیل ضدزنگ، ورق سیاه هزینه پایین‌تری دارد و همین موضوع آن را در پروژه‌های بزرگ مقرون‌به‌صرفه می‌سازد.
۲. بخش‌های آسانسور که از ورق سیاه ساخته می‌شوند
- شاسی و قاب اصلی کابین: ستون فقرات هر آسانسور، شاسی و قاب اصلی است. این قطعات باید توان تحمل بارهای دینامیکی و استاتیکی را داشته باشند. ورق سیاه با گریدهای پرکاربرد مانند ST37 یا ST52 برای این بخش مناسب است.
- ریل‌های راهنما: در برخی طراحی‌ها، ورق سیاه به‌عنوان ماده اولیه برای تولید ریل‌های راهنمای آسانسور استفاده می‌شود. این ریل‌ها باید دقت بالایی داشته باشند، زیرا حرکت نرم و ایمن کابین به آن‌ها وابسته است.
- قطعات پشتیبانی سازه‌ای: در چاه آسانسور و بخش‌های زیرین، ورق سیاه به‌عنوان تکیه‌گاه و برای ساخت قطعات جانبی مقاوم مورد استفاده قرار می‌گیرد.
۳. محدودیت‌ها و نقاط ضعف ورق سیاه
هرچند ورق سیاه از نظر استحکام و هزینه مزایای زیادی دارد، اما محدودیت‌هایی نیز وجود دارد که باید در طراحی آسانسور مدنظر قرار گیرند:
- عدم مقاومت ذاتی در برابر خوردگی: ورق سیاه سطحی خشن و اکسید شده دارد که مستعد زنگ‌زدگی است. به همین دلیل معمولاً با پوشش رنگ یا گالوانیزه محافظت می‌شود.

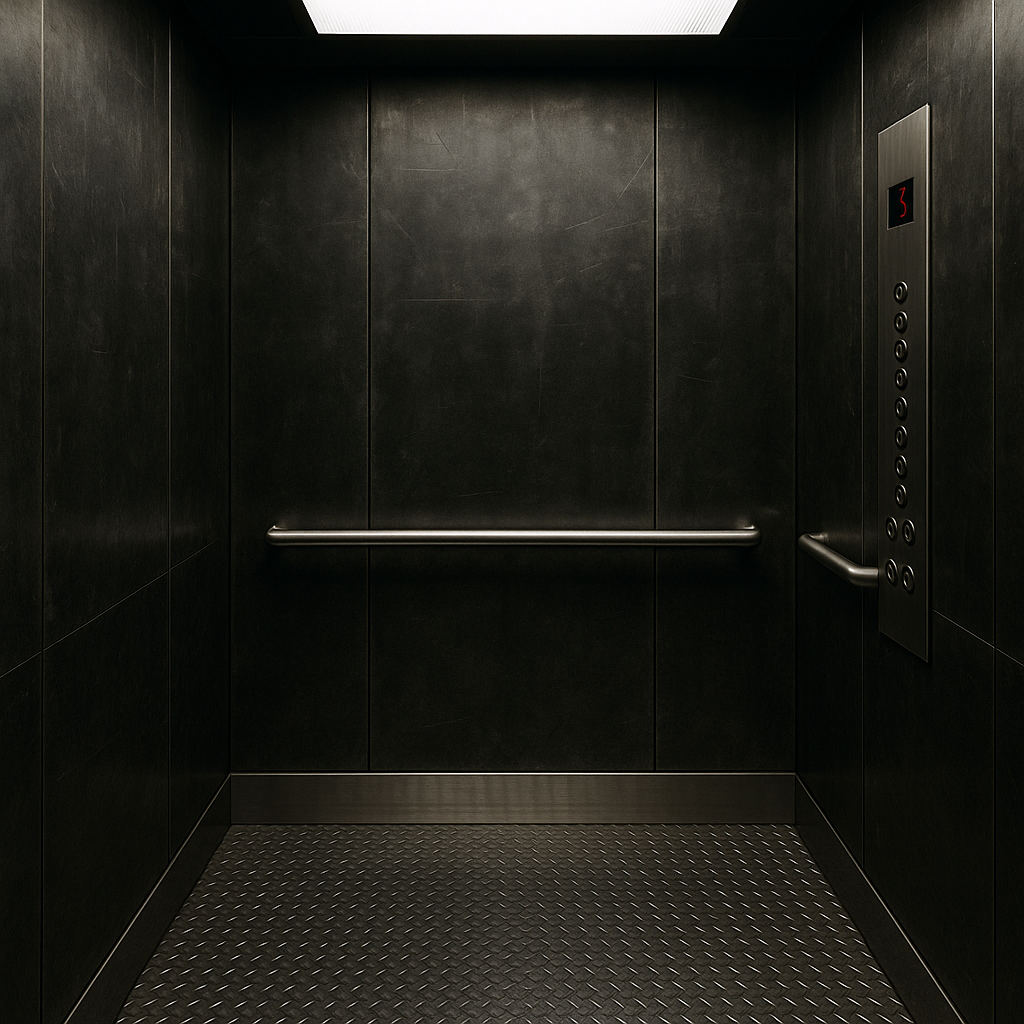

- ظاهر غیرزیبا: به دلیل سطح خشن، برای بخش‌های تزئینی مانند دیواره داخلی کابین استفاده نمی‌شود.
- لزوم رعایت استاندارد: استفاده از ورق سیاه در قطعات حساس باید حتماً منطبق با الزامات استاندارد باشد.
۴. استانداردهای جهانی و ملی مرتبط با آسانسور
الف) استانداردهای اروپایی EN 81
- EN 81-20: شامل الزامات ایمنی برای طراحی و ساخت آسانسورهای مسافری و باری. این استاندارد بر انتخاب مواد مقاوم و ایمن تأکید دارد.
- EN 81-50: مربوط به روش‌های آزمایش و تأیید قطعات آسانسور، از جمله قطعات فلزی ساخته‌شده از ورق سیاه.
ب) استاندارد آمریکایی ASME A17.1
در آمریکا و برخی کشورهای دیگر استفاده می‌شود و الزامات مواد سازه‌ای آسانسور، مقاومت در برابر بارگذاری و شرایط نصب را تعریف می‌کند.
ج) استاندارد ملی ایران ISIRI 6303-1
- بر اساس EN 81 تدوین شده است.
- شامل ضوابط مربوط به مواد اولیه و طراحی کابین، شاسی و ریل‌ها است.
- در ایران، این استاندارد مرجع اصلی برای شرکت‌های سازنده و نصاب آسانسور است.
د) استاندارد بین‌المللی ISO 8100
نسخه به‌روز شده استانداردهای آسانسور است که در سطح جهانی مورد استفاده قرار می‌گیرد.
۵. استانداردهای مرتبط با ورق سیاه
برای اطمینان از کیفیت و مقاومت ورق سیاه مورد استفاده در آسانسور، باید به استانداردهای فولادهای نورد گرم توجه داشت:
- DIN EN 10025 (اروپا)
- ASTM A36 (آمریکا)
- ISO 630 (استاندارد بین‌المللی فولادهای ساختمانی)
- ISIRI 13968 (استاندارد ملی ایران برای ورق‌های نورد گرم)
این استانداردها ویژگی‌هایی مانند ترکیب شیمیایی، مقاومت کششی، تنش تسلیم، و قابلیت جوشکاری ورق سیاه را مشخص می‌کنند.
۶. ملاحظات کاربردی در پروژه‌های آسانسور
- شرایط محیطی: اگر آسانسور در محیط‌های مرطوب (مانند پارکینگ یا ساختمان‌های ساحلی) نصب می‌شود، باید از پوشش‌های ضدزنگ یا ورق‌های گالوانیزه به‌جای ورق سیاه خام استفاده شود.
- پوشش‌دهی ورق سیاه: استفاده از رنگ اپوکسی یا گالوانیزه گرم برای افزایش طول عمر و جلوگیری از خوردگی توصیه می‌شود.
- انتخاب گرید فولاد:
- ST37 برای کاربردهای سبک و معمولی
- ST52 برای بخش‌هایی که به مقاومت بالاتر نیاز دارند (مانند شاسی کابین‌های باری)
- کنترل کیفیت: آزمایش‌های مکانیکی (تست کشش، خمش و ضربه) باید طبق EN 81-50 یا استاندارد ملی انجام شود.
۷. مثال‌های عملی از استفاده ورق سیاه در آسانسور
- در یک پروژه آسانسور باری صنعتی، شاسی کابین به دلیل نیاز به تحمل بارهای سنگین تا ۲ تن، از ورق سیاه ST52 با ضخامت ۸ میلی‌متر ساخته شد.
- در یک پروژه آسانسور مسکونی، ریل‌های راهنما ابتدا از ورق سیاه تولید و سپس تحت عملیات ماشین‌کاری دقیق قرار گرفتند تا حرکت نرم و ایمن کابین تضمین شود.
- در پروژه‌های ساختمانی مرتفع، برای قاب‌بندی چاه آسانسور از ورق سیاه تقویت‌شده با پروفیل‌های فولادی استفاده می‌شود.
۸. جمع‌بندی
ورق سیاه، به‌عنوان یکی از مواد اصلی در ساخت قطعات سازه‌ای آسانسور، جایگاه ویژه‌ای دارد. اگرچه به دلیل سطح اکسیدشده و مستعد زنگ‌زدگی، برای بخش‌های تزئینی مناسب نیست، اما در قسمت‌هایی مانند شاسی، ریل‌ها و سازه‌های نگهدارنده به دلیل استحکام بالا و قیمت مناسب انتخابی رایج است.
با این حال، هرگونه استفاده از ورق سیاه باید مطابق با استانداردهای ایمنی آسانسور (مانند EN 81، ASME A17.1، ISIRI 6303-1) و استانداردهای مواد فولادی (مانند DIN EN 10025 و ASTM A36) انجام شود. همچنین شرایط محیطی و پوشش‌دهی مناسب نقش حیاتی در افزایش عمر مفید این ورق دارند.
در نهایت، توصیه می‌شود در هر پروژه آسانسور، انتخاب نوع ورق سیاه (از نظر گرید و ضخامت) پس از مشاوره با مهندس طراح و بر اساس استانداردهای ملی و بین‌المللی صورت گیرد تا ایمنی، دوام و مقرون‌به‌صرفه بودن به بهترین شکل تضمین شود.
